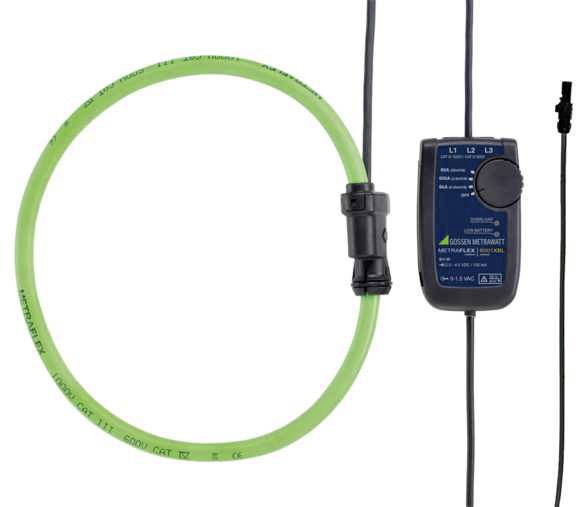

Адаптер струмовимірювальних кліщів Gossen Metrawatt METRAFLEX 6001 XBL Z461C 6077988

METRAFLEX – це датчики змінного струму, що базуються на принципі Роговського. Їх можна використовувати для вимірювання змінних струмів до 3000 А шляхом підключення до відповідного вимірювача (реєстратора даних, аналізатора потужності тощо).

Їх можна розміщувати навколо одного або кількох провідників будь-якої форми (ізольованих кабелів, труб, шин).
Для автономної роботи вимірювального підсилювача він живиться від внутрішніх батарей.
Ключові характеристики продукту
Широкий спектр застосування, 3 діапазони вимірювання та широка смуга пропускання 10 Гц ... 20 кГц для гармонічного аналізу
Точне вимірювання навіть низьких значень інтенсивності, висока динаміка та чутливість датчика
Мінімальний вплив розташування кабелю та зовнішнього поля
Легко використовувати в невеликих приміщеннях завдяки малому поперечному перерізу датчика
9,9 мм та тонкий ковпачок 13,6 мм - довжина петлі: 610 мм
Безпечна робота навіть у захисних рукавичках, відкриття датчика та налаштування діапазону вимірювання однією рукою
Тривалий термін служби батареї – до 2000 годин
Включає кабель для підключення
Датчик зі ступенем захисту IP 65, підсилювач IP 40
Висока безпека для користувача, категорія вимірювання 1000 В CAT III, 600 В CAT IV та необмежена перевантажувальна здатність
Переваги
Гнучка вимірювальна головка дозволяє вимірювати струм навіть у важкодоступних місцях. Датчики можна розміщувати навколо одного або кількох провідників будь-якої конструкції (ізольованих кабелів, шин, труб). Для автономної роботи вимірювальний підсилювач живиться від внутрішніх батарей.
У пристроях MAVOWATT 230/240 та MAVOWATT 270/270-400 датчики живляться безпосередньо від аналізатора мережі. В інших аналізаторах мережі датчики можуть працювати для тривалих вимірювань від зовнішнього джерела живлення.
Технічні дані
Широкий спектр застосування, 3 діапазони вимірювання та широка смуга пропускання 10 Гц ... 10 кГц для гармонічного аналізу
Точне вимірювання навіть низьких значень інтенсивності, висока динаміка та чутливість датчика
Мінімальний вплив розташування кабелю та зовнішнього поля
Легко використовувати у невеликих приміщеннях завдяки малому поперечному перерізу датчика 9,9 мм та вузькому ковпачку 13,6 мм
Безпечна робота навіть у захисних рукавичках, відкриття датчика та налаштування діапазону вимірювання однією рукою
Тривалий термін служби батареї – до 2000 годин
Зовнішнє живлення для тривалого вимірювання через додатковий блок живлення. Аксесуари
Датчик зі ступенем захисту IP 65, підсилювач IP 40
Висока безпека для користувача, категорія вимірювання 1000 В @ CATIII, 600 В @ CATIV та необмежена перевантажувальна здатність
Специфікації функцій
Вихідний сигнал (змінний струм) 50 мВ / А 5 мВ / А 0,5 мВ / А
Залишковий струм / шум 8 мВ еф. 2 мВ еф. 2 мВ еф.
Похибка вимірювання (45 ... 65 Гц) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A
Необмежена перевантажувальна здатність
Лінійність ±0,2% від виміряного значення
Смуга пропускання від 10 Гц до 10 кГц (-1 дБ)
Похибка фазового кута менше ±1° (45 ... 65 Гц)
